Izboljšano spiralno navito tesnilo za aplikacije natančnega tesnjenja

Vrste spiralno navitih tesnil:

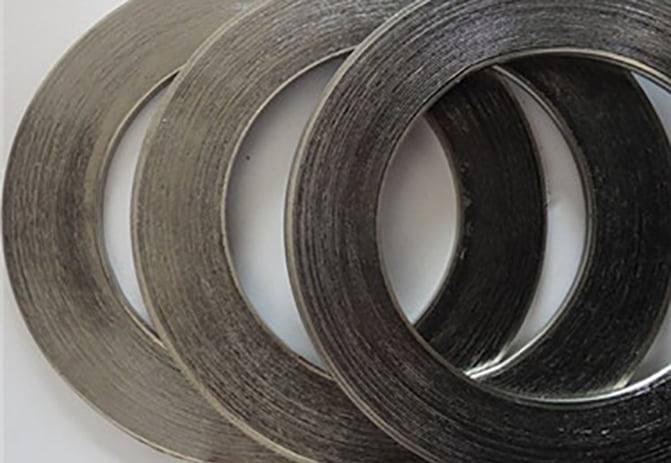

Osnovno spiralno navito tesnilo:

Osnovni konstrukcijski slog, notranji in zunanji premeri so ojačani z več vložki kovine brez polnila, da se zagotovi večja stabilnost in boljše kompresijske lastnosti. Primerno za sklope prirobnic s pero in utorom ali moških in ženskih ali z žlebovi

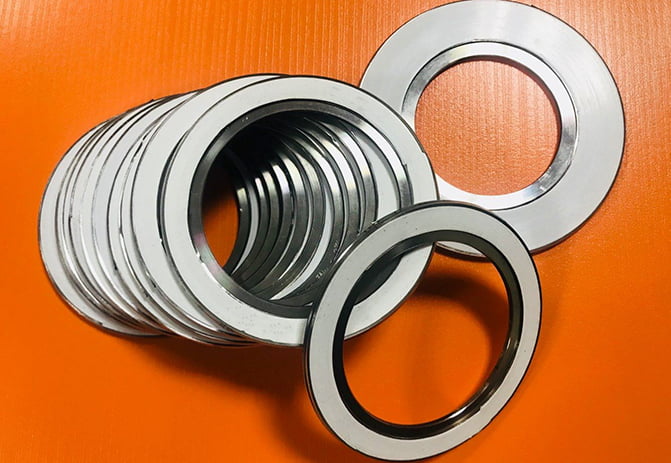

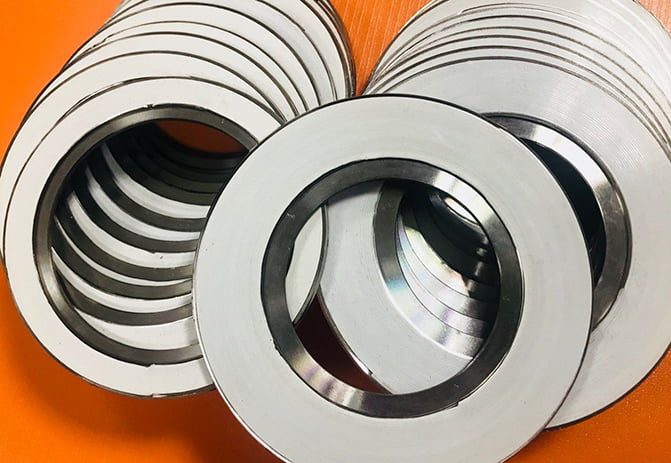

Spiralno navito tesnilo z notranjim obročem:

Trden notranji kovinski obroč deluje kot omejevalnik stiskanja in zapolnjuje obročasti prostor med izvrtino prirobnice in notranjim premerom. Zasnovan za preprečevanje kopičenja trdnih delcev, zmanjšanje turbulentnega toka procesnih tekočin in zmanjšanje erozije površin prirobnice.

Spiralno navito tesnilo z zunanjim obročem:

To je zunanji obroč, ki natančno centrira tesnilo na ploskvi prirobnice, zagotavlja dodatno radialno trdnost za preprečevanje izpihovanja tesnila in deluje kot kompresijsko tesnilo, primerno za uporabo s prirobnicami z ravno in dvignjeno ploskvijo, razreda 900 in več prstan je priporočljiv

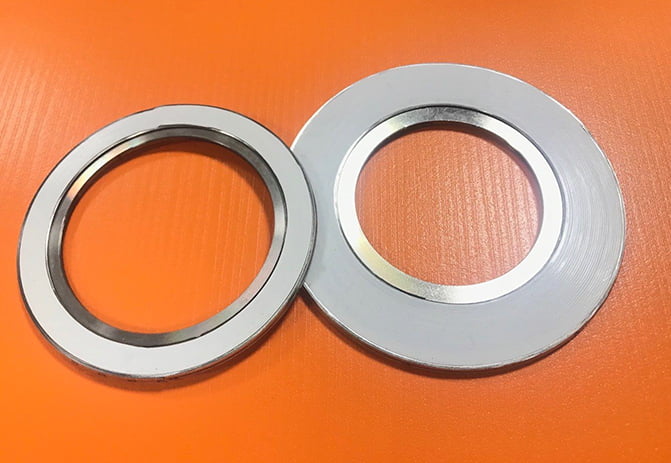

Spiralno navito tesnilo z notranjimi in zunanjimi obroči:

Tesnilo v slogu CG, opremljeno z notranjim obročem, ki daje dodatno omejitev stiskanja in zagotavlja toplotno in korozijsko pregrado, ki ščiti navitja tesnila in preprečuje erozijo prirobnice. Primerno za uporabo s prirobnicami z ravnim čelom in določeno za uporabo pri visokem tlaku in temperaturi, razred 900 in več ali kjer so prisotni jedki ali strupeni mediji. Drugi slogi so na voljo na zahtevo.
